Sơ đồ hệ thống khí nén chuẩn – Thiết kế đúng để hệ thống vận hành bền bỉ và hiệu quả

Giới thiệu tổng quan về hệ thống khí nén tiêu chuẩn

Trong sản xuất công nghiệp, hệ thống khí nén đóng vai trò như một nguồn năng lượng trung tâm, ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ ổn định của dây chuyền và chi phí vận hành dài hạn. Một hệ thống khí nén được gọi là chuẩn không chỉ nằm ở việc sử dụng thiết bị tốt, mà quan trọng hơn là sơ đồ bố trí đúng nguyên lý kỹ thuật.

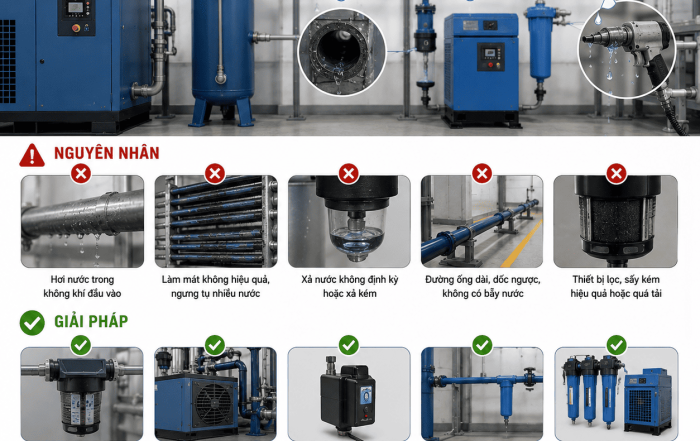

Trên thực tế, rất nhiều nhà máy gặp tình trạng khí nén ẩm, nhiễm dầu, sụt áp hoặc thiết bị nhanh hư hỏng xuất phát từ thiết kế sơ đồ hệ thống khí nén sai thứ tự, không tuân thủ nguyên lý giải nhiệt và xử lý khí. Vậy sơ đồ hệ thống khí nén chuẩn là gì, gồm những thành phần nào và bố trí ra sao để đạt hiệu quả tối ưu?

Thành phần cốt lõi trong sơ đồ hệ thống khí nén chuẩn

Một hệ thống khí nén tiêu chuẩn luôn có nhiều thiết bị khác nhau, tuy nhiên hai thành phần bắt buộc và không thể thiếu là:

• Máy nén khí: nguồn tạo ra khí nén cho toàn bộ hệ thống
• Bình tích áp (bình chứa khí nén): thiết bị ổn định áp suất, tích trữ và giải nhiệt khí nén
• Ngoài ra, tùy theo yêu cầu chất lượng khí và lĩnh vực sản xuất, hệ thống có thể bao gồm máy sấy khí, bộ lọc khí nén nhiều cấp, đường ống phân phối, van xả nước tự động và các thiết bị xử lý bổ trợ khác.

Nguyên tắc quan trọng nhất khi thiết kế sơ đồ là bình tích áp luôn được lắp đặt ngay sau máy nén khí, trước các thiết bị xử lý khí nén khác.

Sơ đồ hệ thống khí nén lắp đặt theo tiêu chuẩn thông thường

Đây là sơ đồ phổ biến nhất, được ứng dụng rộng rãi trong nhiều ngành công nghiệp như thực phẩm, nước giải khát, bia, dược phẩm, điện tử, cơ khí, nhựa, dệt, kim loại, thuốc lá, thổi chai PP và PVC.

Cấu trúc cơ bản của sơ đồ này bao gồm: máy nén khí → bình tích áp → máy sấy khí → bộ lọc khí nén → hệ thống đường ống phân phối. Với cách bố trí này, khí nén sau khi ra khỏi máy nén sẽ được giải nhiệt sơ bộ trong bình tích áp, giúp giảm tải cho máy sấy khí và tăng hiệu quả tách ẩm.

Sơ đồ này phù hợp với đa số nhà máy sản xuất có yêu cầu khí nén ổn định, không cần tiêu chuẩn khí siêu sạch nhưng vẫn đảm bảo độ bền và hiệu quả vận hành.

Sơ đồ hệ thống khí nén theo tiêu chuẩn khí sạch

Với các ngành yêu cầu chất lượng khí cao hơn như thực phẩm, đồ uống, dược phẩm, điện tử và phòng sạch, sơ đồ hệ thống khí nén cần được thiết kế theo tiêu chuẩn khí sạch.

Ngoài các thành phần cơ bản, hệ thống này được bổ sung thêm nhiều cấp lọc tinh, bao gồm lọc bụi mịn, lọc dầu và lọc hơi nước với cấp độ ngày càng cao. Việc bố trí đúng thứ tự giúp đảm bảo khí nén đầu ra có độ sạch ổn định, hạn chế tối đa nguy cơ nhiễm bẩn sản phẩm.

👉 Hãng Máy Nén Khí – Giải pháp máy nén khí & khí nén công nghiệp chính hãng là nơi cung cấp máy nén khí, phụ tùng, hệ thống khí nén, máy sấy khí, bình tích khí và dịch vụ kỹ thuật giúp doanh nghiệp tăng năng suất – ổn định hệ thống – tối ưu chi phí vận hành.

Sơ đồ hệ thống khí nén theo tiêu chuẩn DIN ISO 8573 Class 1

Đây là sơ đồ dành cho những ngành có yêu cầu khí nén cực kỳ sạch, gần như không cho phép tồn tại dầu, hơi nước và tạp chất, chẳng hạn như sản xuất dược phẩm, vi mạch, phòng sạch cấp cao và thiết bị y tế.

Hệ thống thường sử dụng máy nén khí không dầu, kết hợp máy sấy khí hấp thụ và hệ thống lọc nhiều cấp đạt chuẩn ISO 8573 Class 1. Mọi chi tiết trong sơ đồ đều phải tuân thủ nghiêm ngặt về vị trí, lưu lượng và áp suất nhằm đảm bảo chất lượng khí ổn định lâu dài.

Sơ đồ hệ thống khí nén cho tiêu chuẩn thổi chai PET

Trong ngành thổi chai PET, hệ thống khí nén có đặc thù riêng khi vừa cần khí áp suất cao, vừa yêu cầu khí sạch và ổn định. Sơ đồ hệ thống thường bao gồm máy nén khí trục vít cấp thấp, máy nén cao áp, bình tích áp trung gian, máy sấy khí và bộ lọc phù hợp cho từng cấp áp suất.

Việc bố trí đúng sơ đồ giúp đảm bảo hiệu suất thổi chai, giảm hao điện và hạn chế lỗi sản phẩm trong quá trình sản xuất.

Vì sao bình tích áp luôn phải đặt sau máy nén khí?

Qua tất cả các sơ đồ hệ thống khí nén tiêu chuẩn, có thể thấy máy nén khí và bình tích áp luôn được đặt cạnh nhau. Điều này không phải ngẫu nhiên mà xuất phát từ nguyên lý kỹ thuật quan trọng.

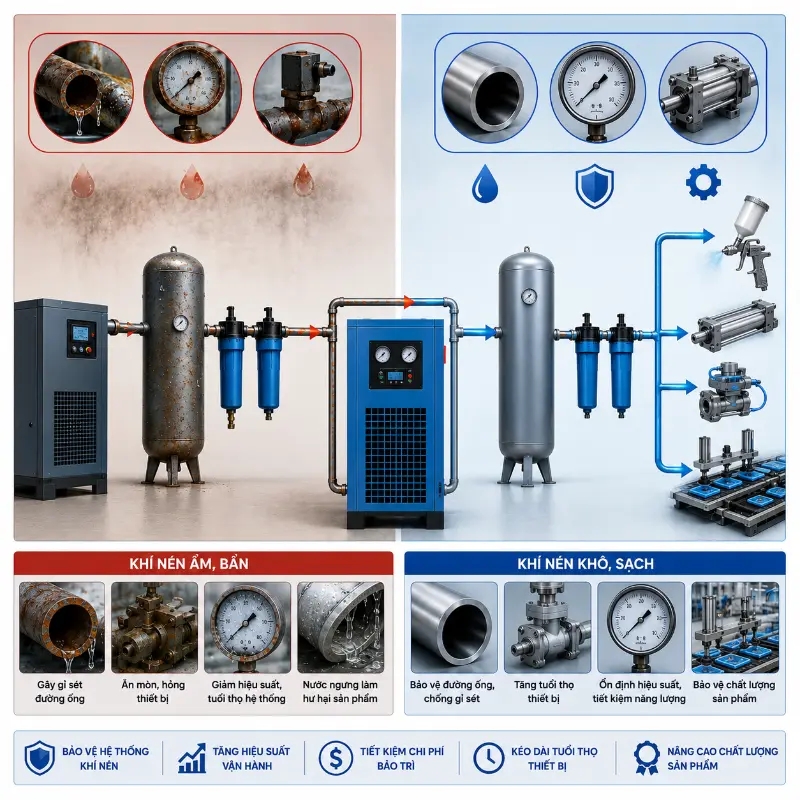

Bình tích áp giúp ổn định áp suất, giảm dao động tải và đóng vai trò như một bộ giải nhiệt sơ cấp cho khí nén. Khi khí nén được làm mát trước khi đi vào máy sấy và bộ lọc, toàn bộ hệ thống sẽ vận hành ổn định hơn, giảm tiêu thụ điện năng và kéo dài tuổi thọ thiết bị.

Kết luận

Một sơ đồ hệ thống khí nén chuẩn không chỉ giúp hệ thống vận hành hiệu quả mà còn quyết định đến chất lượng sản phẩm và chi phí sản xuất lâu dài. Việc thiết kế đúng ngay từ đầu sẽ giúp doanh nghiệp tránh được những sai lầm tốn kém trong quá trình vận hành.

Quý khách nên lựa chọn sơ đồ hệ thống khí nén phù hợp với lĩnh vực sản xuất và tiêu chuẩn khí nén yêu cầu. Để được tư vấn, thiết kế và triển khai hệ thống khí nén đúng chuẩn, vui lòng liên hệ Công Ty TNHH Kỹ Thuật Phục Hưng để được hỗ trợ chi tiết.
